SEMICON Taiwan 已於2026年9月4日順利落幕，今年隨著AI與高效能運算持續推升晶片算力、記憶體頻寬、資料傳輸與能源效率需求，半導體產業的競爭除了先進製程外，先進封裝、矽光子、檢測量測與智慧製造的重要性也同步提高。
我們從今年展場可以明顯發現除了小晶片、3DIC與面板級扇出型封裝等技術持續發展外，矽光子與共同封裝光學也開始延伸至測試、組裝與載板設備；而AI檢測、自主移動機器人、數位雙生與自動物料搬運，也成為今年智慧製造的重要發展方向。在既有單機自動化的基礎上，晶圓廠也開始導入數位雙生，將實體設備與虛擬模型連結，用於監控、模擬與分析產線運作，以即時分析產線狀態，甚至輔助生產決策的方向。另外，晶圓廠背後的供電、化學品管理、污染監測與節能設備，也同樣成為設備商競逐的新市場。
AI算力需求推升先進封裝與矽光子整合
過去晶片效能提升主要依靠製程微縮，但面對AI與高效能運算對頻寬、I/O密度及能源效率的需求，產業正進一步朝小晶片與系統級整合發展。晶片之間如何高速傳輸資料，也因此成為新的技術瓶頸。
共同封裝光學（Co-Packaged Optics，CPO）的核心概念，是將光學引擎配置在交換器ASIC或運算晶片附近，甚至整合至同一封裝內，縮短高速電訊號必須傳輸的距離，藉此提高傳輸頻寬密度並降低I/O功耗。隨著CPO朝量產發展，矽光子的技術重點也不只在晶片設計，封裝、光電整合、測試與自動化組裝的重要性正同步提高。

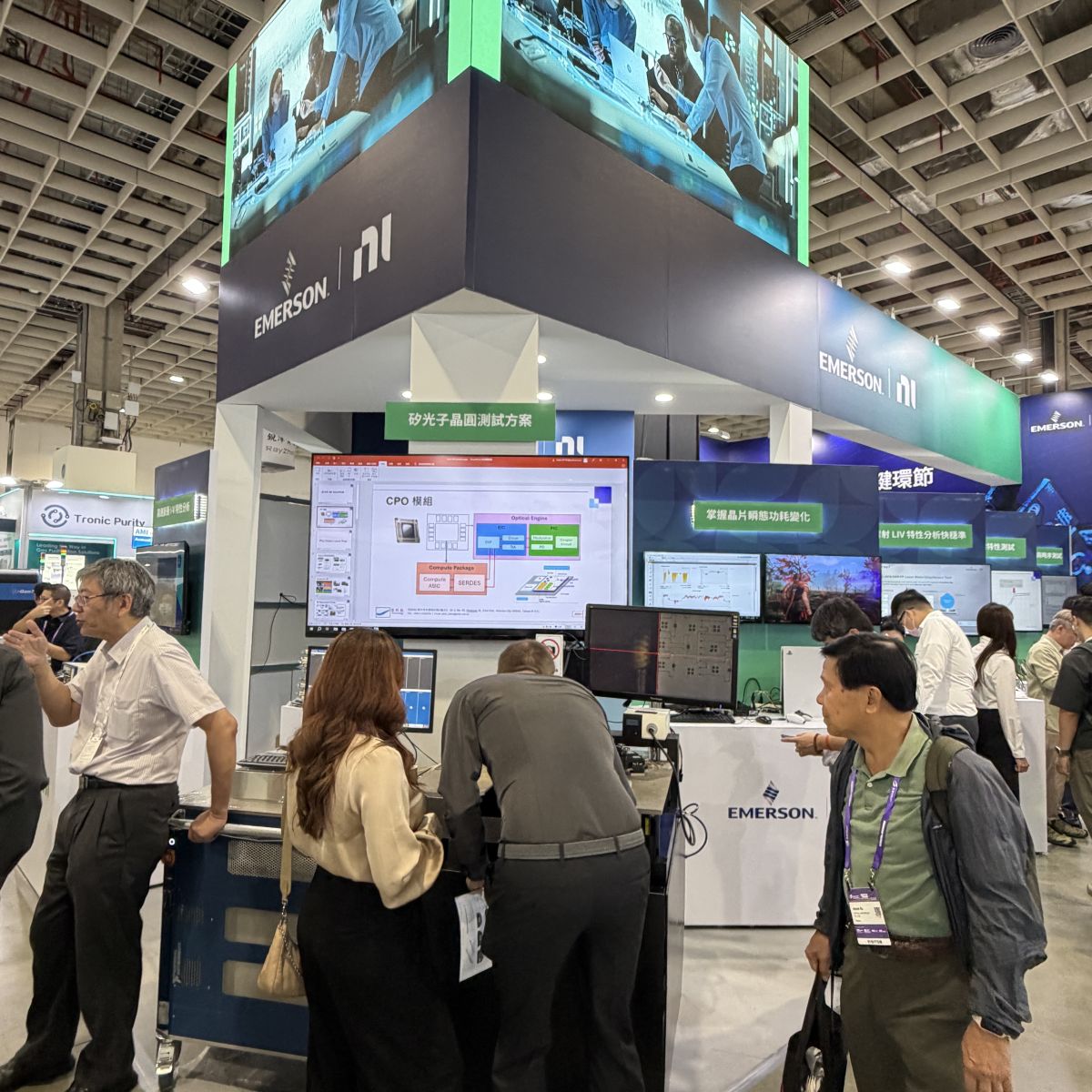

現場可以看到矽光子與CPO的量產需求，正帶動測試、光學耦合、精密組裝與封裝設備同步發展。Emerson 旗下NI展示半導體與光電相關測試方案；惠特科技FitTech則將重點放在矽光子測試與CPO相關設備，包括光學元件耦合與精密組裝所需的自動化技術。

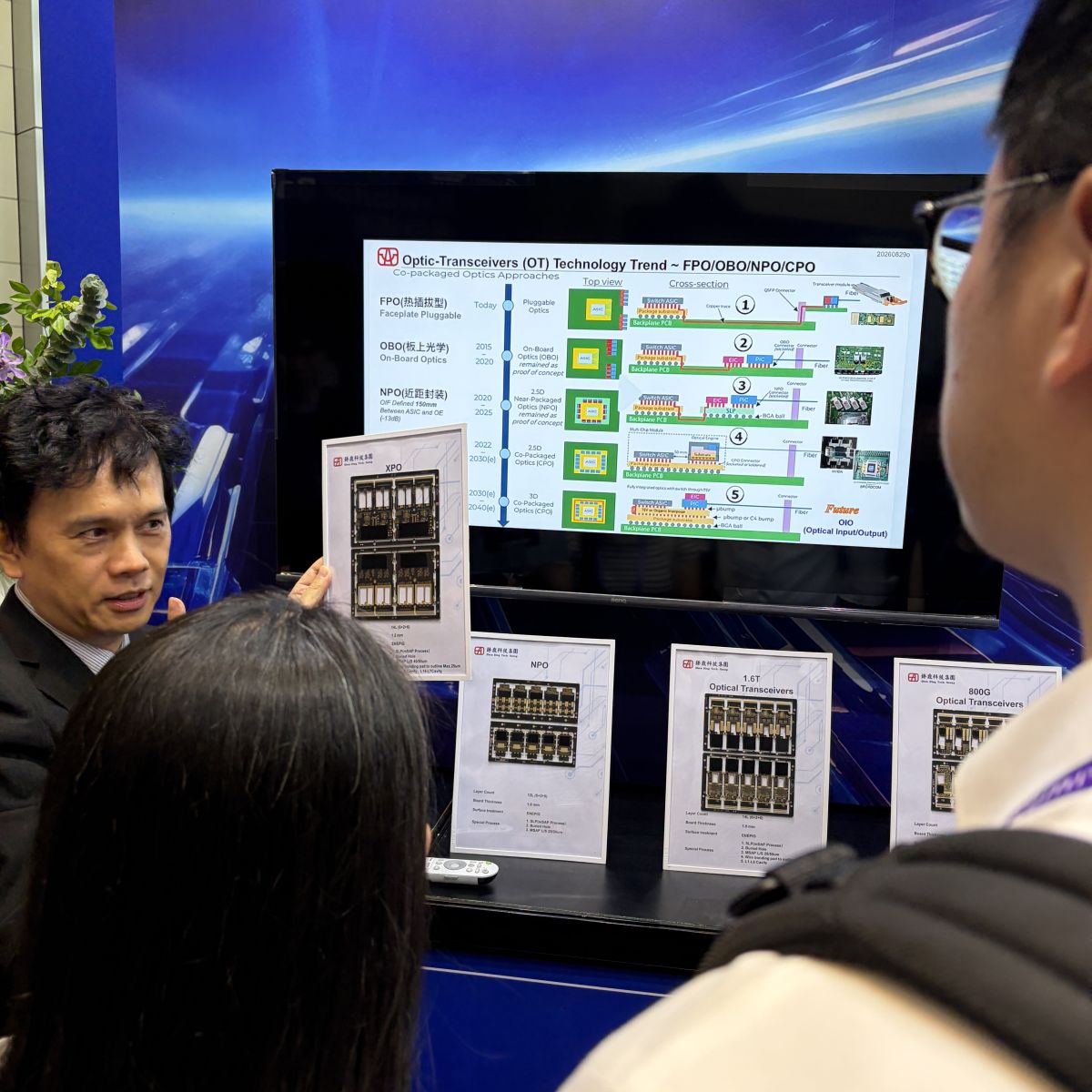

臻鼎科技集團現場展板則呈現高速光通訊模組朝更靠近運算晶片方向發展的技術路徑，從傳統可插拔式光模組延伸至NPO與CPO，反映AI伺服器高速互連對高階載板與光電整合需求的變化。

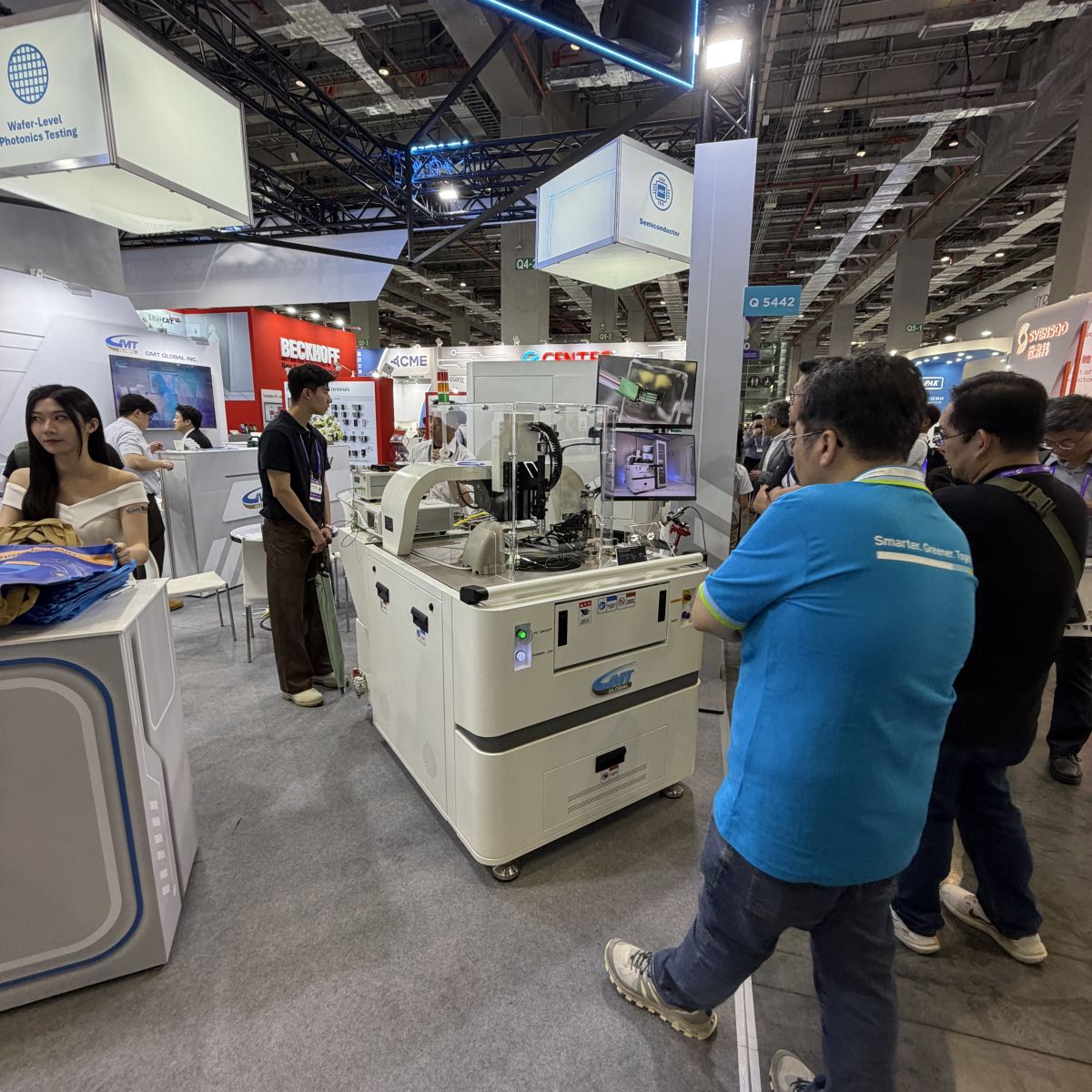

高明鐵GMT則將焦點放在矽光子晶圓級測試與光電耦合。相較於完成後段封裝後才發現元件異常，晶圓階段即進行光學性能檢測，有助於提早辨識異常晶粒，降低後續封裝與組裝成本，也讓矽光子量產所需的測試能力成為另一項重要設備需求。
FOPLP朝大型面板發展 製程控制與設備精度成關鍵
除了矽光子，面板級扇出型封裝也是今年先進封裝的重要焦點之一。相較於過去的圓形晶圓封裝，FOPLP改以較大尺寸的矩形面板進行製程，有機會提高面積利用率與生產效率。但面板尺寸放大之後，翹曲、溫度均勻性、精密對位、點膠以及搬運穩定度等問題也隨之增加，因此FOPLP的競爭並不只在封裝架構本身，也牽動整套設備與製程控制技術。

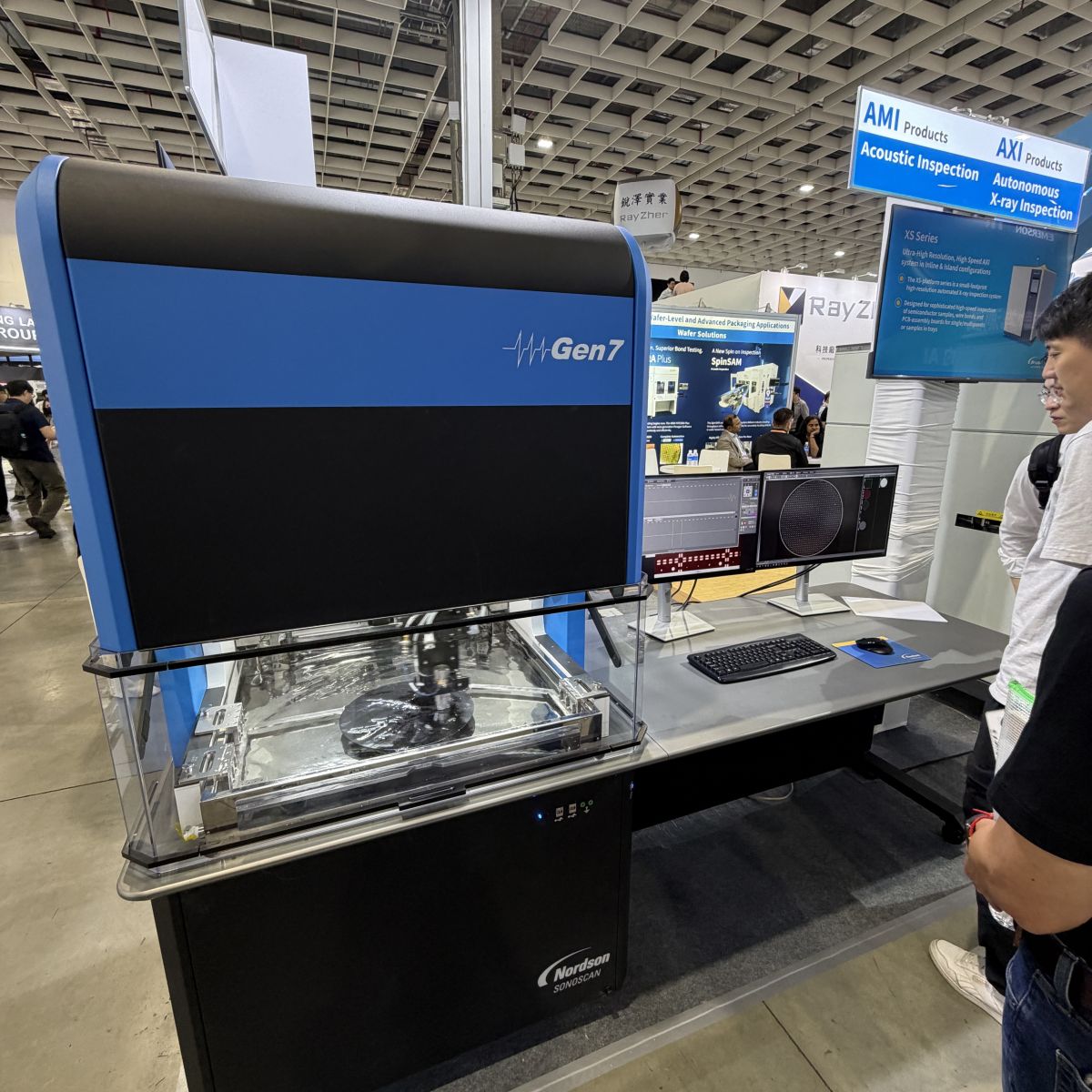

Nordson今年除展示針對面板級封裝設計的ASYMTEK Vantage XL流體點膠平台，也展出AMI Gen7 C-SAM聲學顯微鏡。前者針對大型面板的點膠、翹曲與製程穩定性需求，後者則利用聲學成像進行非破壞性檢測，可用來辨識封裝內部的分層、空洞等缺陷。這也反映先進封裝設備的需求，已不只集中在製程本身，後續的內部缺陷檢測與品質驗證同樣重要。

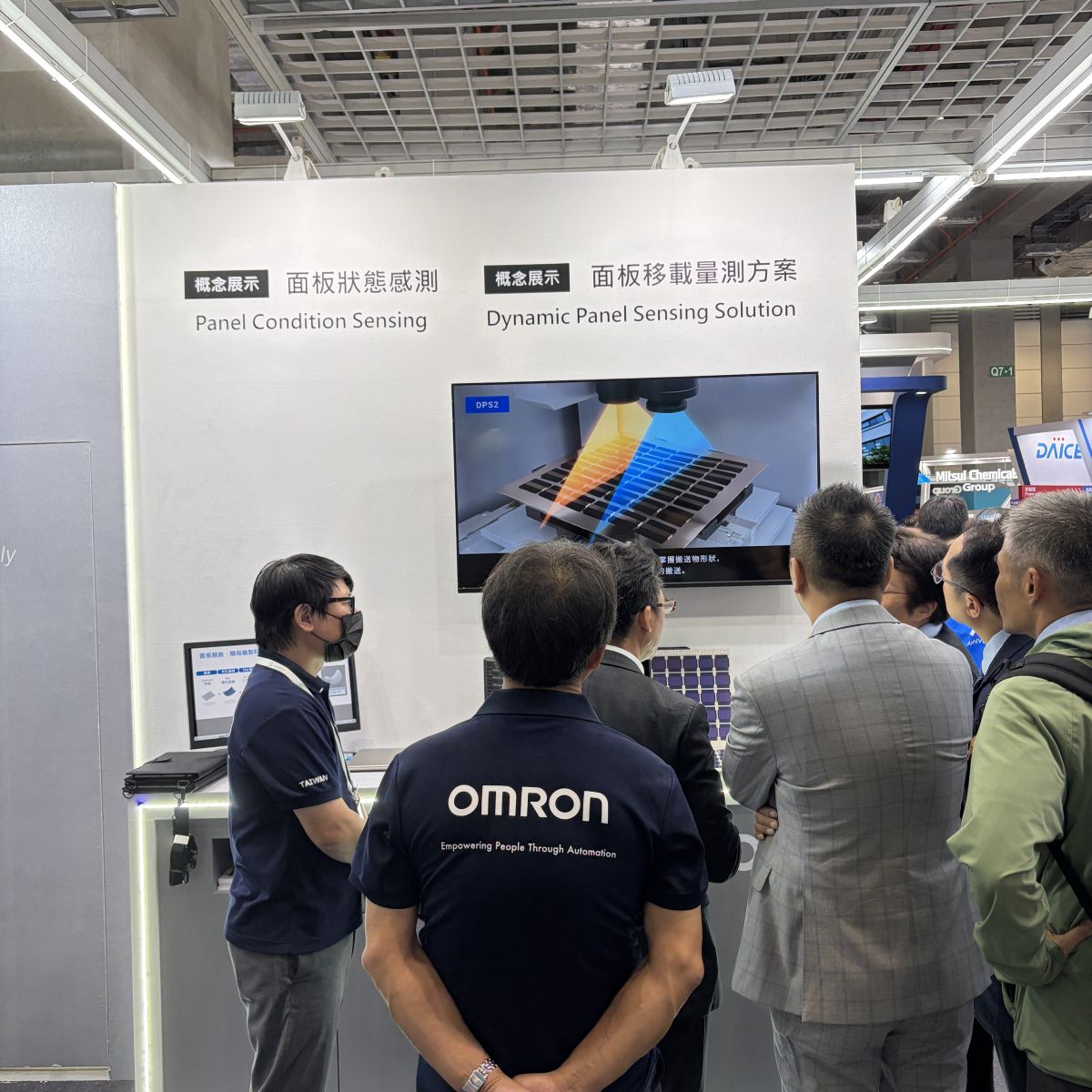

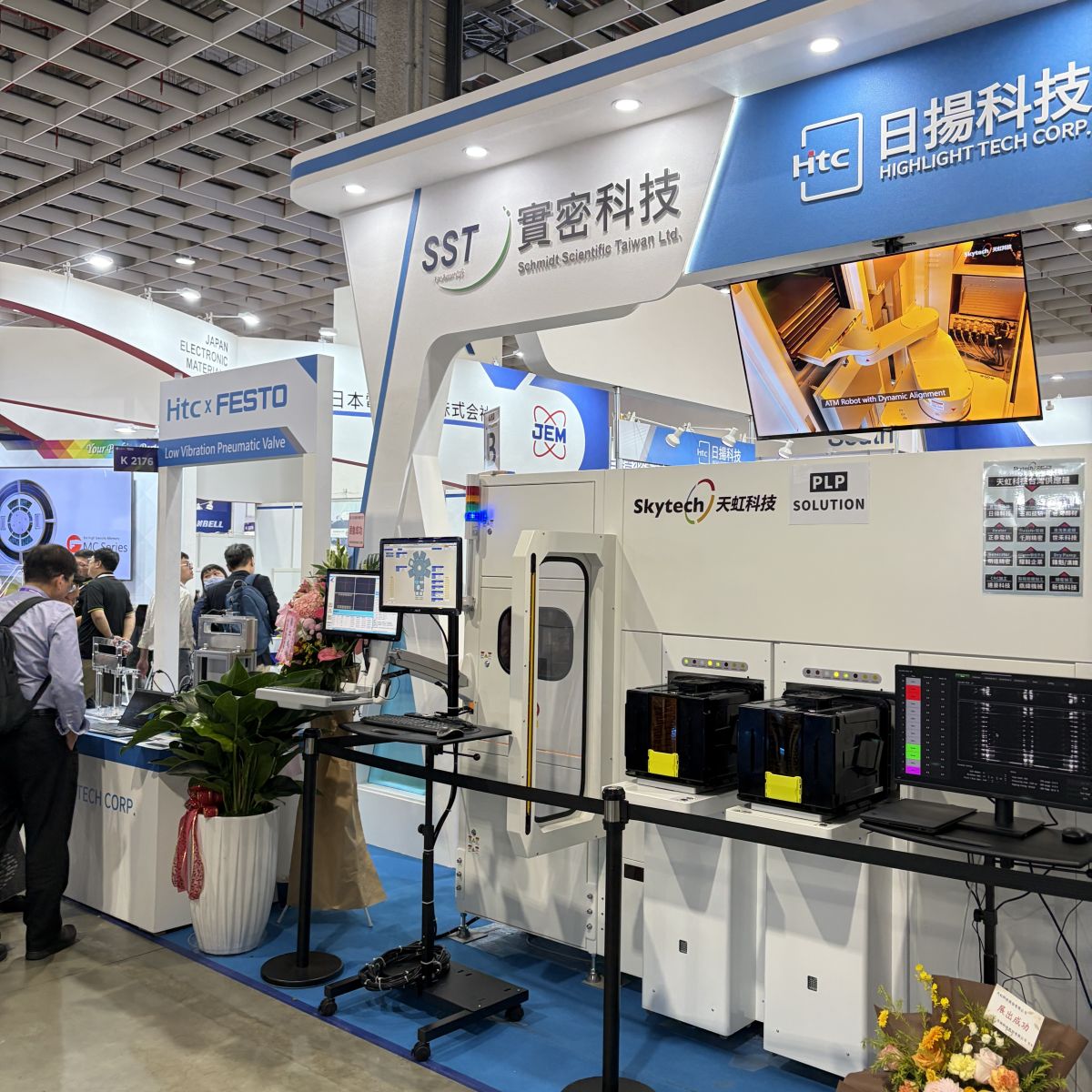

天虹科技Skytech現場展示PLP相關設備與自動化傳輸方案；歐姆龍OMRON則展出面板移載與面板狀態感測技術，能在搬送過程中掌握面板形狀與狀態，使製程設備能進一步因應大型面板可能產生的變形。
封裝複雜度提高帶動高精度檢測與測試需求
當小晶片、2.5D、3DIC與其他異質整合架構逐步增加，同一封裝內的晶粒、微凸塊、互連與材料種類也變得更加複雜，使檢測與測試的重要性同步提高。
德律科技TRI今年針對先進封裝展示3D AOI、SWIR短波紅外線與AI輔助檢測等技術，可應用於晶圓級與面板級封裝、小晶片、TSV、TGV及微凸塊等結構。相較於傳統二維表面檢測，先進封裝開始需要更多三維結構與不同材料內部狀態的量測能力。
所羅門SOLOMON則將AI深度學習與3D機器視覺導入半導體檢測，利用AI補強傳統規則式影像辨識在面對複雜外觀與瑕疵時的限制。
檢測完成後，如何與產線物流串接也成為另一項重點。台達電Delta現場展示可與自動物料搬運系統銜接的晶圓AOI設備，讓檢測結果與後續晶圓分類、搬運流程進一步整合。
NS Technologies則展示IC測試處理設備，因應AI與高階晶片在溫度控制、尺寸及測試搬運上的需求；NHK展示的微型接觸器與探針接觸元件，則對應晶片腳位密度持續提高後，更細間距的電性測試需求。

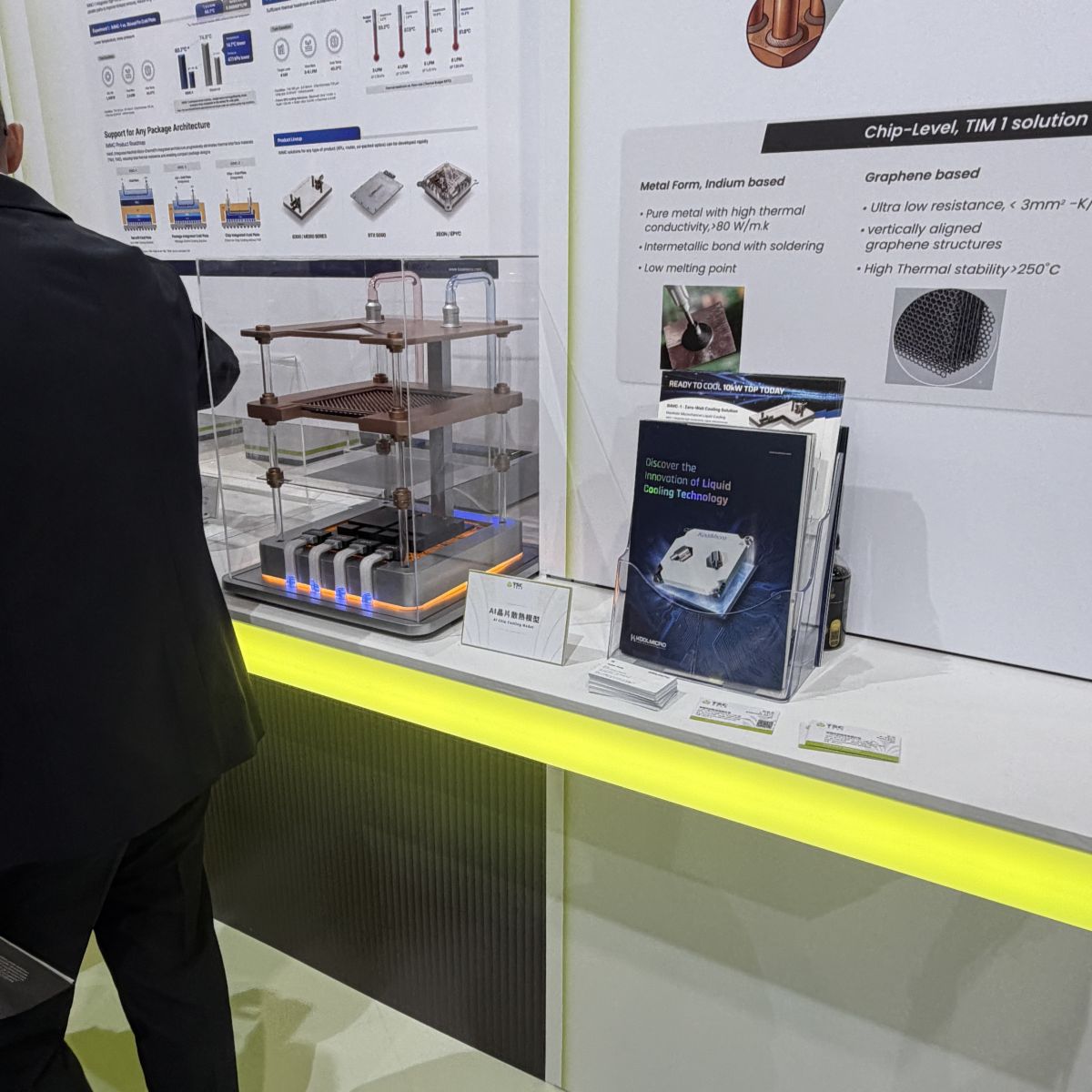

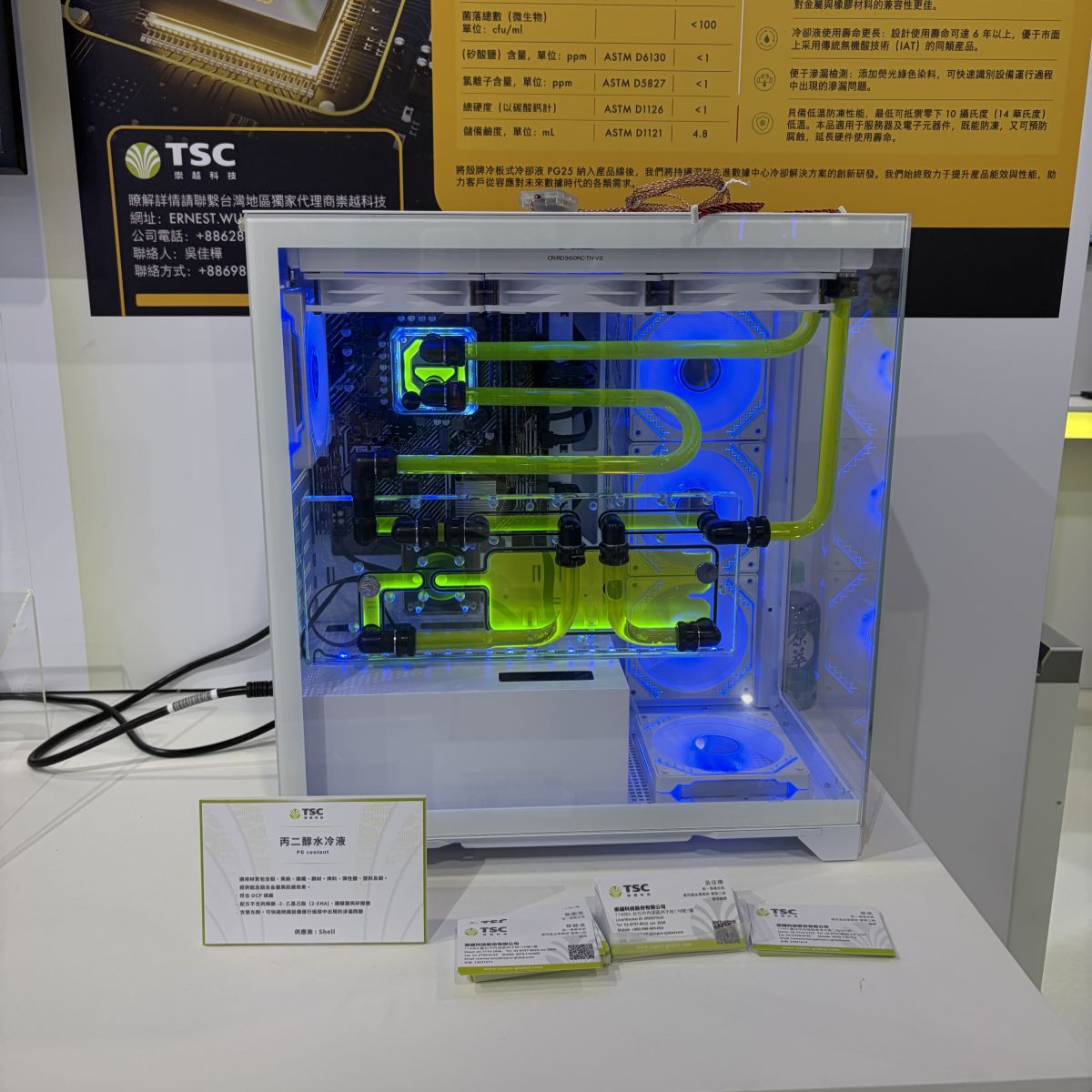

另一方面，當AI晶片的功耗持續增加，散熱也與封裝設計變得密不可分。崇越科技TSC現場展示晶片級TIM1熱介面材料與液冷相關方案，反映先進封裝與高功率AI晶片已讓熱管理成為系統設計的一部分。
智慧製造走向自主化 數位雙生串起虛實產線
今年另一項明顯趨勢，是半導體智慧製造正從傳統固定式自動化，進一步朝自主搬運、AI分析與數位雙生發展。
所謂的數位雙生是利用設備感測器與產線即時資料，在虛擬環境中建立與實體設備、產線或工廠相對應的數位模型，讓虛擬模型能持續接收實體設備的資料，反映設備狀態、製程條件與物流動態。
透過這類虛實同步架構，業者可以在實際調整產線之前，先模擬設備配置、物料搬運路徑與不同生產條件，也能透過即時資料掌握設備異常、產能瓶頸與產線運作狀態。當數位雙生進一步結合AI分析後，系統還可利用歷史與即時資料進行預測及最佳化，這也使得智慧製造從單純掌握目前發生了什麼事，逐步朝向能夠預測接下來可能發生什麼事發展。
隨著先進製程與先進封裝產線日益複雜，只讓單一機台自動化已不足以處理整座工廠的生產協調問題。設備、機器人、晶圓、載具與物料搬運系統之間的資料如何整合，開始成為下一階段智慧工廠的重要課題。

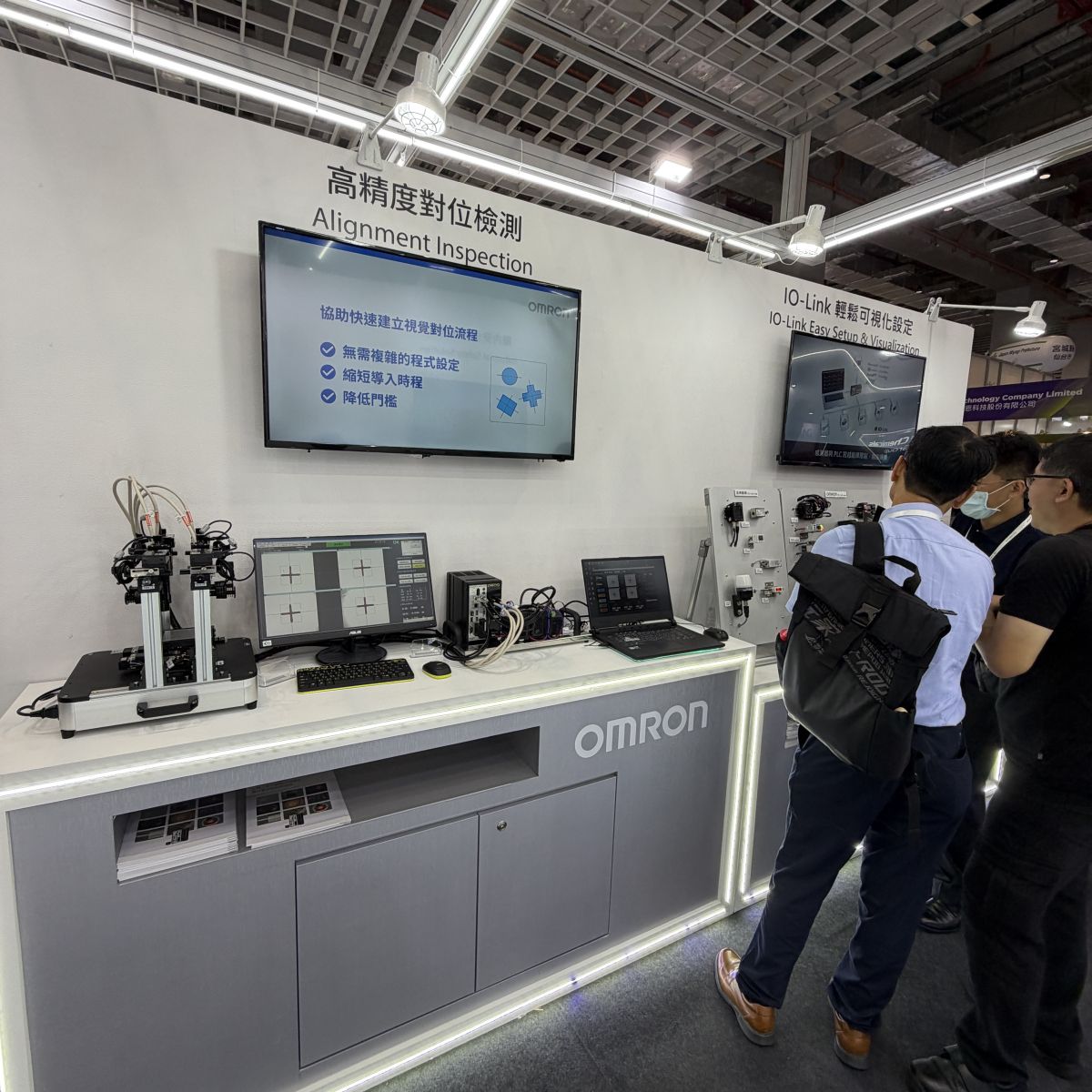

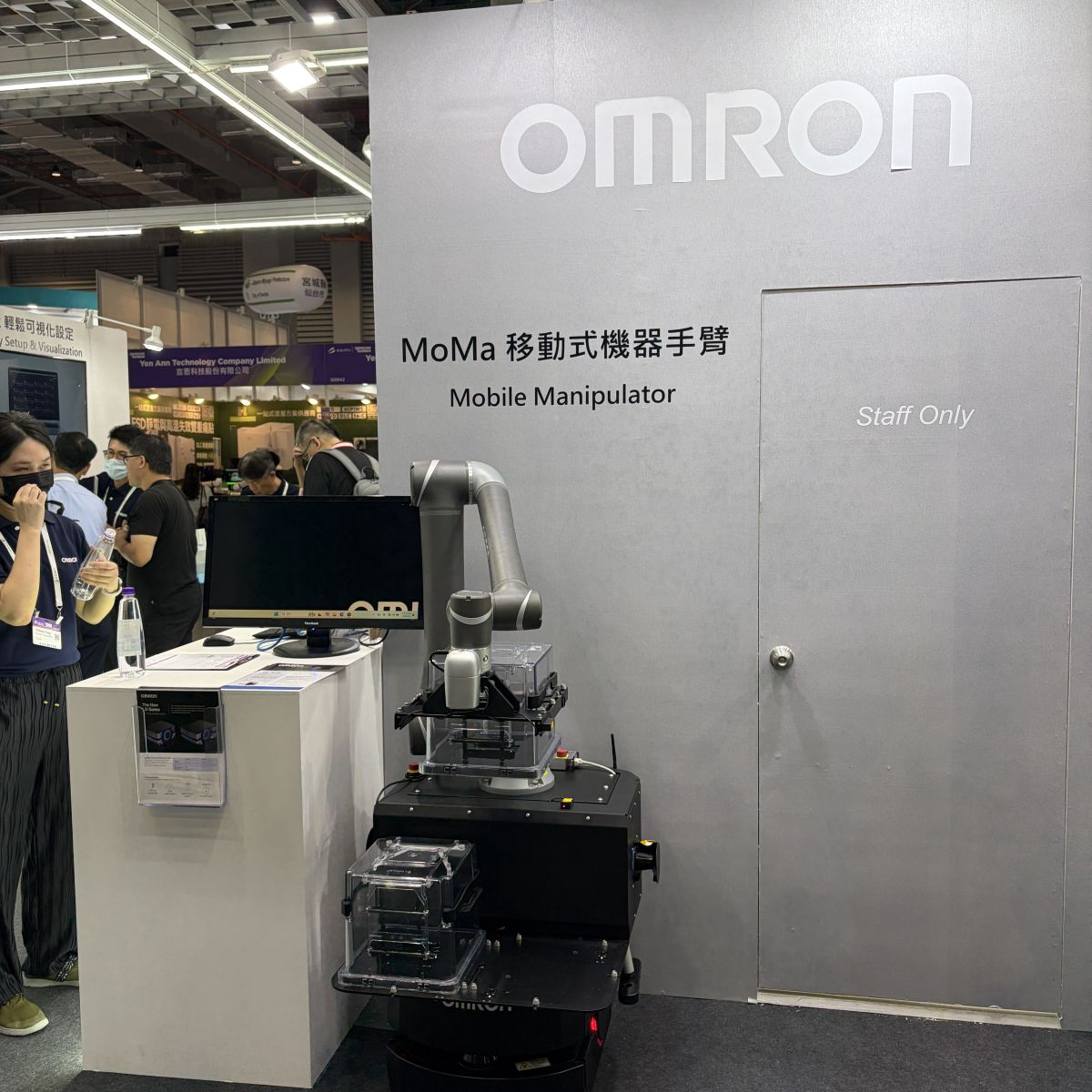

在實體自動化設備方面，OMRON現場展示MoMa移動式機器手臂，將自主移動平台與機械手臂結合，使單一設備可以移動至不同工作站執行搬運、取放或上下料工作。相較於固定在單一位置的機械手臂，這類設備提供更高的產線配置彈性，並同時展示高精度視覺對位系統及產線安全防護方案，反映半導體工廠在提高自動化程度的同時，也必須同步處理設備定位、人機協作與安全控制問題。
斯坦德機器人Standard Robots展示自主移動機器人及人形機器人等設備；居智科技GYRO則實機展示結合機械手臂的AI移動機器人，將自主導航與物料取放能力整合在同一套系統中。
達明機器人TM ROBOT也展示結合視覺系統的AI機械手臂及雙臂應用。從這些設備可以看到，半導體智慧製造正逐步從單點式自動化，朝向設備能感測環境、移動、辨識物件並執行工作的方向發展。
超慧科技現場則展示與RORZE晶圓傳送設備整合的智慧製造方案。對半導體產線而言，下一階段的自動化並不是單純增加機器人數量，而是進一步讓檢測設備、製程機台、物料搬運與製造系統的資料彼此連結，再透過數位雙生與AI分析，使虛擬產線與實體設備能相互對照，提升生產調度與異常處理能力。
由此可見數位雙生、AI、自主移動機器人與自動物料搬運並不是彼此獨立的技術。當這些系統逐步串接，半導體智慧工廠才能從機器自動執行工作，朝向整條產線能感知狀態、分析問題並調整運作方式的方向發展。
淨零與循環經濟延伸至製程設備
除了提升製造效率，如何降低半導體生產過程的能源與資源消耗，也是今年展場另一項明顯趨勢。SEMICON Taiwan 2026將永續製造列為重要主題，從能源管理、污染控制到廢棄物減量與資源再利用，都可以看到相關設備與解決方案。

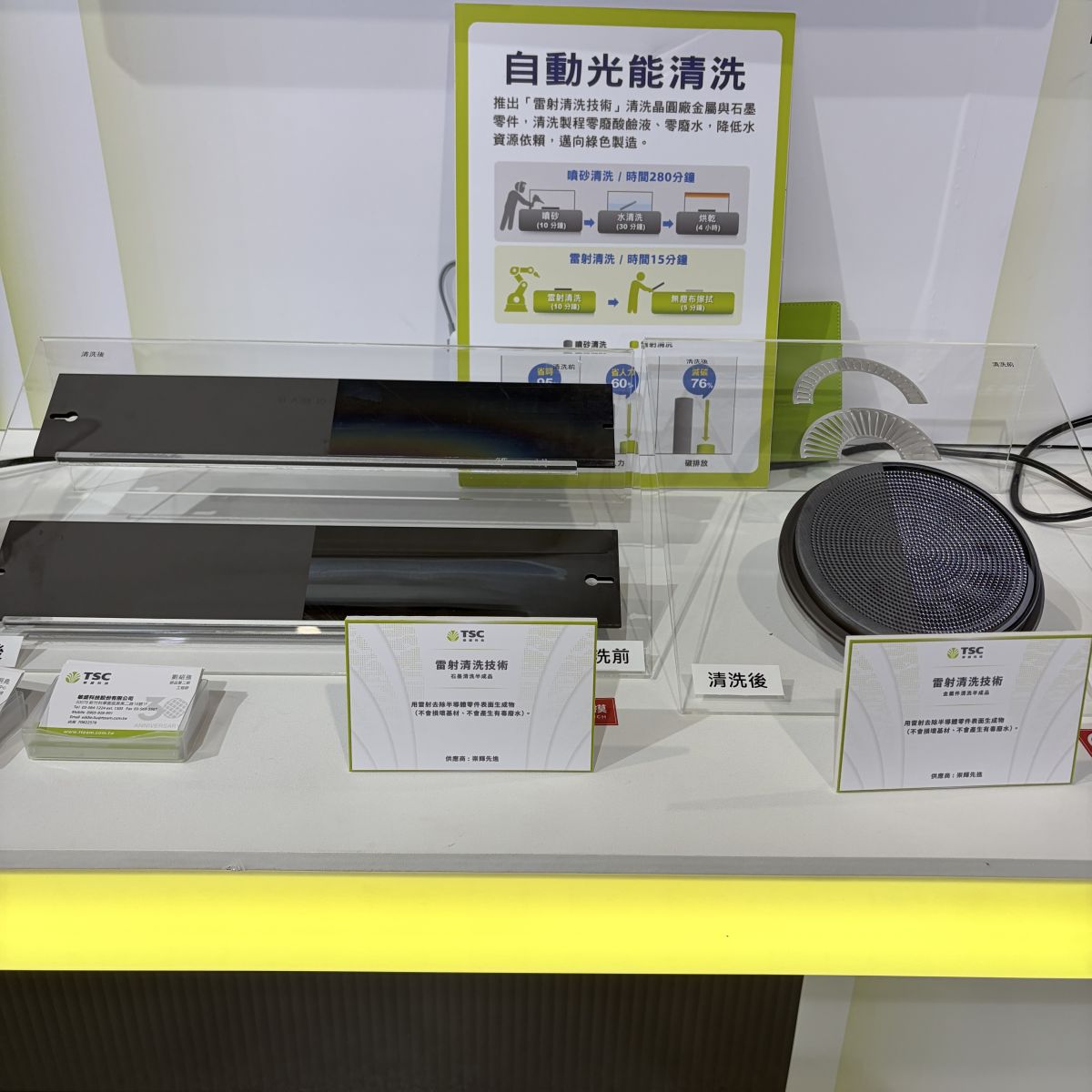

崇越科技TSC在展位中特別強調「淨零工程 × 循環經濟」，除了前述AI晶片散熱與液冷相關方案，也展示雷射清洗技術，利用雷射能量去除工件表面的污染物或附著物。相較於部分需要使用化學藥液的傳統清洗方式，雷射清洗可降低特定製程對化學藥液的使用需求，也減少後續廢液處理負擔，反映半導體供應鏈開始將製程效率與環境成本一併納入設備選擇考量。
廠務系統聚焦能源、化學品與污染監測
除了直接製造晶片的設備外，晶圓廠還需要龐大的電力、氣體、化學品、純水、污染控制與環境監測系統。隨著先進製程與AI晶片產能持續擴張，這些廠務設施的可靠度與能源效率也更加受到重視。

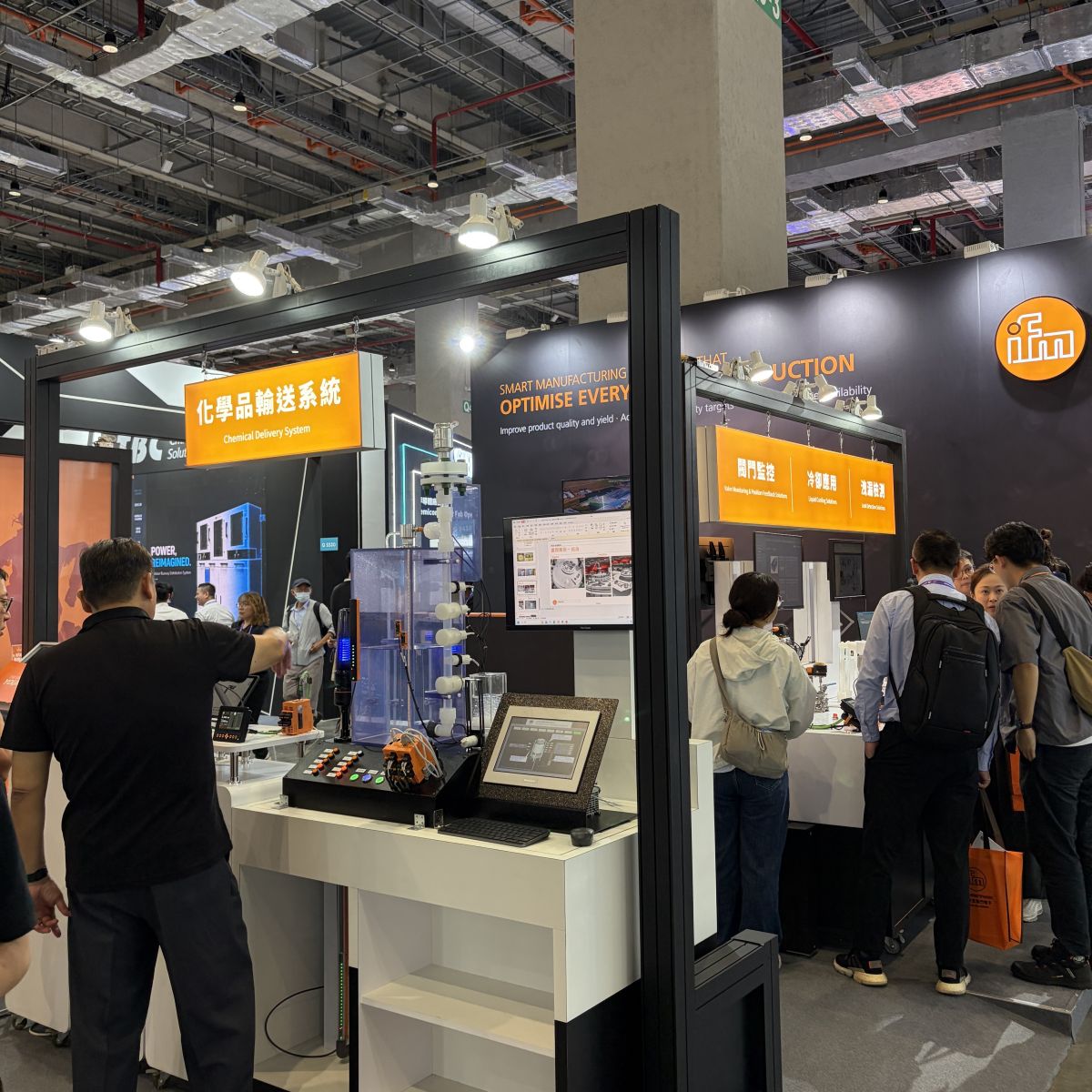

易福門ifm現場展示化學品輸送系統的智慧感測方案，透過閥門狀態、液位與距離等感測資訊，提高化學液體輸送系統的可視性與異常偵測能力。
ABB則從電力系統切入，展示微電網管理與新一代空氣斷路器等設備。對需要全天候運作的半導體工廠而言，穩定供電、能源管理及異常隔離都是維持產線運作的重要環節。
日立HITACHI展示無六氟化硫高壓開關設備。六氟化硫SF6過去廣泛應用於高壓電力設備，但具有極高的溫室效應潛勢，因此減少SF6使用已成為電力設備降低碳排的重要方向之一。

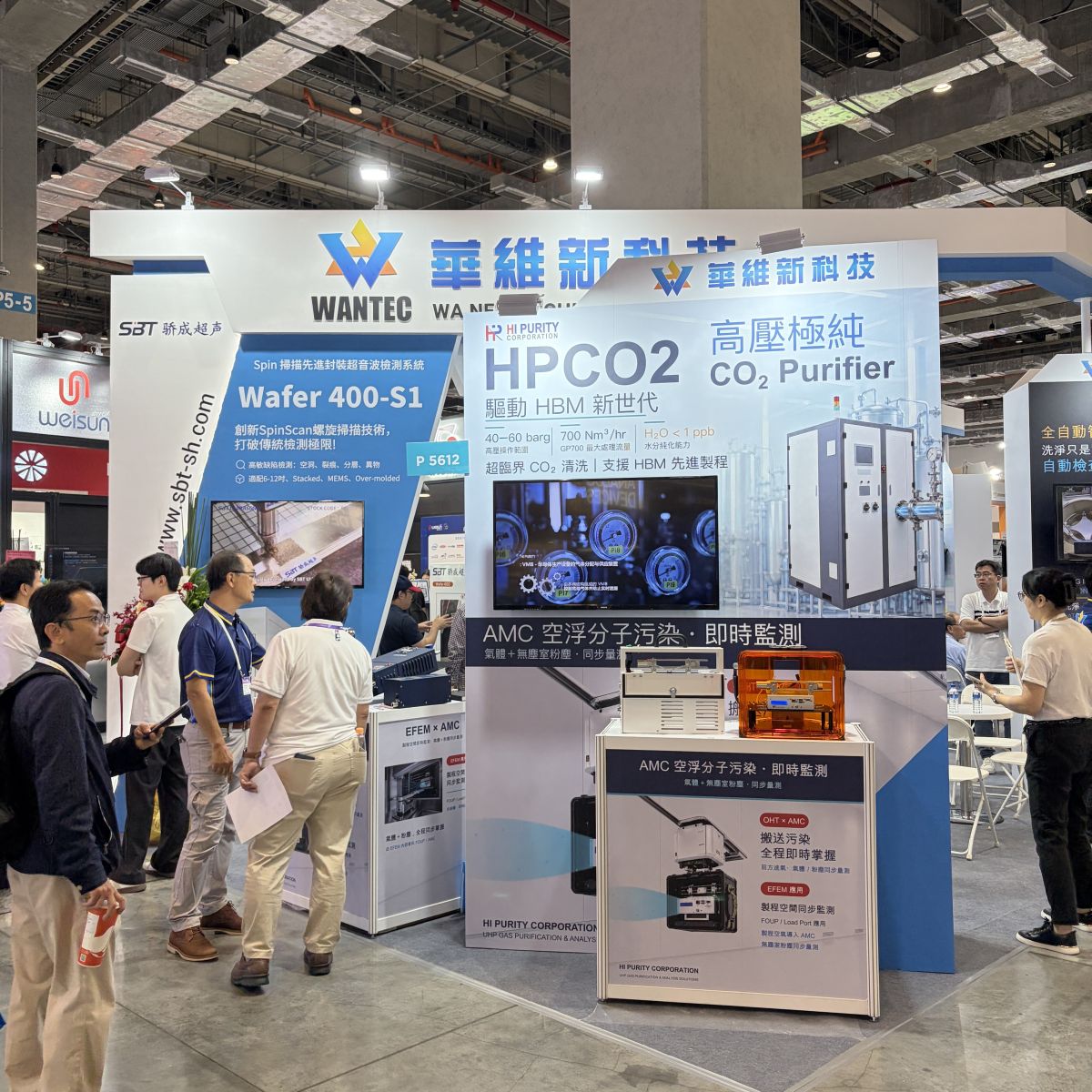

華維新科技WANTEC則將焦點放在晶圓廠環境污染控制，展示空浮分子污染AMC即時監測與高壓極純二氧化碳清洗設備。隨著先進製程對微量污染更加敏感，污染監測也從傳統廠房環境量測，逐漸延伸至FOUP、晶圓搬運及製程周邊環境。
AI需求牽動整條半導體供應鏈
從SEMICON Taiwan 2026現場可以看到，AI帶來的影響已不只停留在晶片算力本身，運算效能需求提高同時帶來高速互連、先進封裝、散熱與測試等新挑戰，也使製造端更加重視自動搬運、數位雙生、AI檢測與產線資料整合，而且這股擴產與技術升級需求也一路延伸至晶圓廠背後的電力、化學品管理、污染監測與能源效率。
從矽光子與CPO、FOPLP、先進檢測，到自主移動機器人、數位雙生與循環經濟，看似分散在不同展區的技術，其實都在回答同一個問題：當AI晶片變得更複雜、功耗更高、產量需求更大之後，整個半導體製造體系要如何才能跟著升級。
未來除了晶片本身的效能，封裝、互連、散熱、測試、製造效率以及能源與資源管理，也將共同決定AI基礎設施能否持續擴張。
